10. 相机配置详细说明#

10.1 相机配置参数说明#

相机配置采用YAML格式，支持以下相机类型：

相机类型	位置	功能	用途	特点	默认状态
head_camera	机器人头部	RGB图像 + 深度图像	环境感知、物体识别、导航	支持深度感知，图像质量高	默认启用
left_camera	左机械臂末端	RGB图像	左臂操作辅助、近距离观察	跟随左臂运动，操作视角	选配，默认禁用
right_camera	右机械臂末端	RGB图像	右臂操作辅助、近距离观察	跟随右臂运动，操作视角	选配，默认禁用

10.1.1 REALSENSE 相机配置参数说明#

参数名	类型	说明	默认值	备注
camera_type	str	相机类型	"REALSENSE"
serial_no	str	相机序列号	无
rgb_camera.color_profile	str	RGB图像配置	"1280,720,30"	支持的RGB分辨率： • 1280x720 @ 30fps • 1280x720 @ 15fps • 640x480 @ 30fps • 640x480 @ 15fps
enable_depth	str	是否启用深度	"false"
depth_module.depth_profile	str	深度图像配置	"640,480,30"	支持的深度分辨率： • 640x480 @ 30fps • 640x480 @ 15fps • 424x240 @ 30fps • 424x240 @ 15fps
align_depth.enable	str	是否启用深度对齐	"false"	深度对齐说明： • 启用深度对齐：深度图像与RGB图像像素对应 • 禁用深度对齐：深度图像为原始深度数据 • 建议头部相机启用深度对齐

10.1.2 USB 相机配置参数说明#

参数名	类型	说明	默认值	备注
camera_type	str	相机类型	"USB"
video_device	str	相机端口号	无需配置	设备路径： • 左相机默认 "/dev/left_camera" • 右相机默认 "/dev/right_camera"
image_width	str	RGB图像宽度	"640"	不支持修改
image_height	str	RGB图像高度	"480"	不支持修改
framerate	str	相机帧率	"25"	不支持修改

10.2 相机配置示例#

1.基本相机配置：仅头部相机

代码示例如下：

from mmk2_sdk import MMK2Robot

# 初始化机器人
robot = MMK2Robot(ip="192.168.11.200")

# 仅配置头部相机
camera_config = {
        "head_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'242622071873'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "true",
        "depth_module.depth_profile": "640,480,15",
        "align_depth.enable": "true",
    }
}

# 设置相机配置
robot.camera.set_camera_config(camera_config)

# 启动相机流
robot.camera.start_stream()

# 获取图像
rgb_image = robot.camera.get_head_camera_rgb()
depth_image = robot.camera.get_head_camera_depth()

2.多相机配置：头部相机（RGB+depth） + 左臂REALSENSE相机（仅RGB） + 右臂REALSENSE相机（仅RGB）

代码示例如下：

# 配置多个相机
camera_config = {
    "head_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'242622071873'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "true",
        "depth_module.depth_profile": "640,480,15",
        "align_depth.enable": "true",
    },
    "left_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'327122077893'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "false",  # 不开启深度
        "align_depth.enable": "false",
        "depth_module.depth_profile": "640,480,15",
    },
    "right_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'327122076989'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "false", # 不开启深度
        "align_depth.enable": "false",
        "depth_module.depth_profile": "640,480,15",
    }
}

# 设置相机配置
robot.camera.set_camera_config(camera_config)

# 启动指定相机
robot.camera.start_stream(["head_camera", "left_camera"])

# 获取不同相机的图像
# 获取头部相机帧
head_frame = robot.camera.get_head_camera_frame()
head_rgb = head_frame.get("rgb")
head_depth = head_frame.get("depth")

# 获取左臂相机帧
left_frame = robot.camera.get_left_camera_frame()
left_rgb = left_frame.get("rgb")

# 获取右臂相机帧
right_frame = robot.camera.get_right_camera_frame()
right_rgb = right_frame.get("rgb")

3.多相机配置：头部相机（RGB+depth） + 左臂REALSENSE相机（RGB+depth） + 右臂REALSENSE相机（RGB+depth）

代码示例如下：

# 配置全部相机均支持RGB和深度
camera_config = {
    "head_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'242622071873'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "true",
        "depth_module.depth_profile": "640,480,15",
        "align_depth.enable": "true",
    },
    "left_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'327122077893'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "true",
        "align_depth.enable": "true",
        "depth_module.depth_profile": "640,480,15",
    },
    "right_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'327122076989'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "true",
        "align_depth.enable": "true",
        "depth_module.depth_profile": "640,480,15",
    }
}

# 设置相机配置
robot.camera.set_camera_config(camera_config)

# 启动三个相机
robot.camera.start_stream(["head_camera", "left_camera", "right_camera"])

# 获取头部相机图像
head_frame = robot.camera.get_head_camera_frame()
head_rgb = head_frame.get("rgb")
head_depth = head_frame.get("depth")

# 获取左臂相机图像
left_frame = robot.camera.get_left_camera_frame()
left_rgb = left_frame.get("rgb")
left_depth = left_frame.get("depth")

# 获取右臂相机图像
right_frame = robot.camera.get_right_camera_frame()
right_rgb = right_frame.get("rgb")
right_depth = right_frame.get("depth")

4.多相机配置：头部相机（RGB+depth） + 左臂USB相机（RGB） + 右臂USB相机（RGB）

代码示例如下：

# 配置多个相机
camera_config = {
    "head_camera": {
        "camera_type": "REALSENSE",
        "serial_no": "'242622071873'",
        "rgb_camera.color_profile": "1280,720,15",
        "enable_depth": "true",
        "depth_module.depth_profile": "640,480,15",
        "align_depth.enable": "true",
    },
    "left_camera": {
        "camera_type": "REALSENSE",
        "video_device": "/dev/left_camera",
        "image_width": "640",
        "image_height": "480",
        "framerate": "25",
    },
    "right_camera": {
        "camera_type": "USB",
        "video_device": "/dev/right_camera",
        "image_width": "640",
        "image_height": "480",
        "framerate": "25",
    }
}

# 设置相机配置
robot.camera.set_camera_config(camera_config)

# 启动指定相机
robot.camera.start_stream(["head_camera", "left_camera"])

# 获取不同相机的图像
# 获取头部相机帧
head_frame = robot.camera.get_head_camera_frame()
head_rgb = head_frame.get("rgb")
head_depth = head_frame.get("depth")

# 获取左臂相机帧
left_frame = robot.camera.get_left_camera_frame()
left_rgb = left_frame.get("rgb")

# 获取右臂相机帧
right_frame = robot.camera.get_right_camera_frame()
right_rgb = right_frame.get("rgb")

10.3 相机图像处理示例#

import cv2
import numpy as np

# 配置相机参数
....

# 获取头部相机完整帧
frame = robot.camera.get_head_camera_frame()
if frame:
    rgb_image = frame.get("rgb")
    depth_image = frame.get("depth")

    if rgb_image is not None:
        # 显示RGB图像
        cv2.imshow("RGB", rgb_image)

    if depth_image is not None:
        # 显示深度图像（转换为伪彩色）
        depth_colored = cv2.applyColorMap(
            cv2.convertScaleAbs(depth_image, alpha=0.03),
            cv2.COLORMAP_JET
        )
        cv2.imshow("Depth", depth_colored)

cv2.waitKey(0)
cv2.destroyAllWindows()

10.4 相机使用说明#

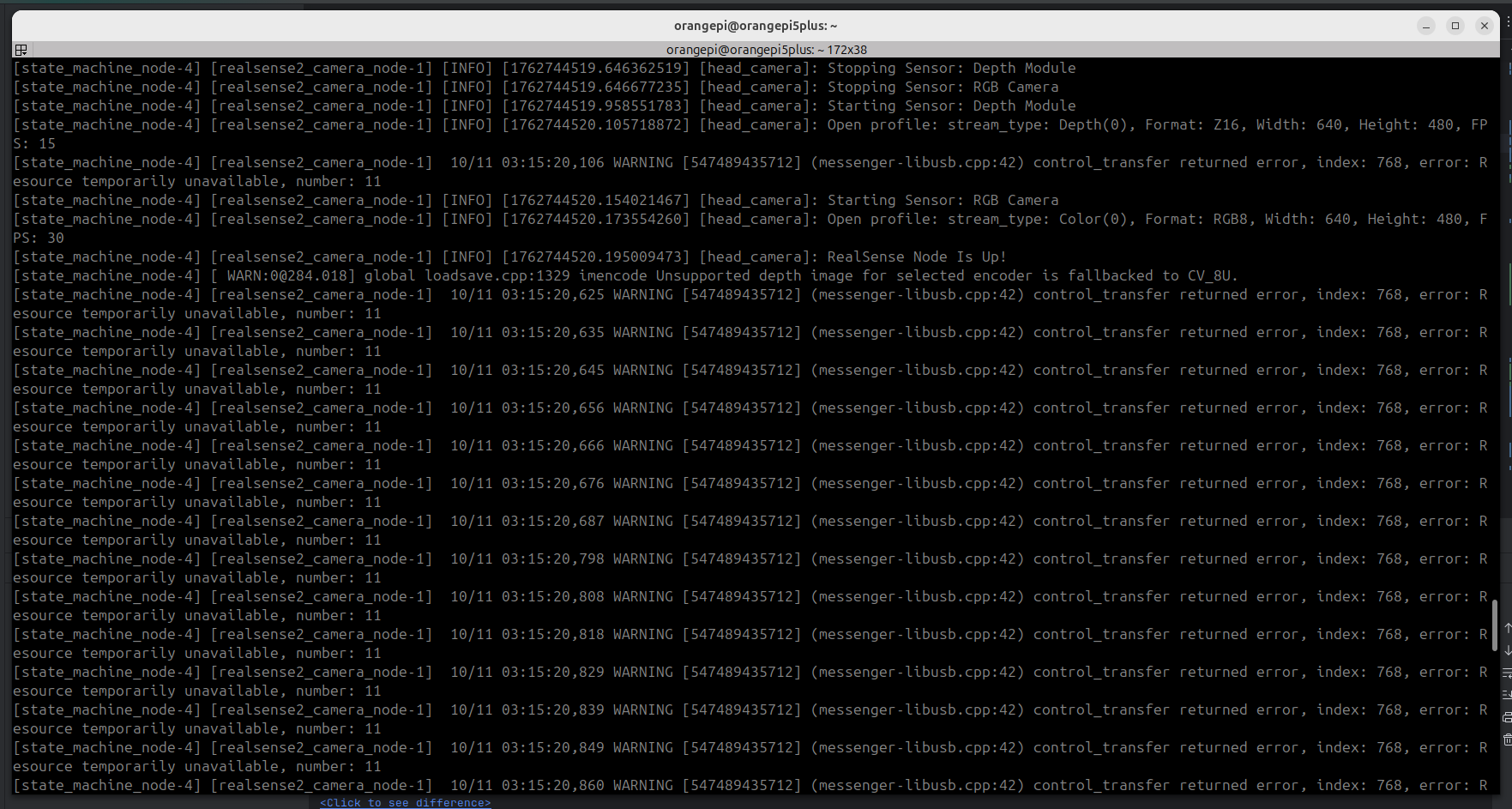

机器人本体软件首次启动或重启之后，头部和脊柱显示白灯表示进入可连接状态之后，需要等待 3min之后，才可以进行相机连接，否则下位机容易报错：找不到相机资源

头部相机开启深度图和对齐后，会导致帧数降低比较多
相机配置参数第一次配置完成后，如果需要修改配置，需要重启香橙派下位机软件才可以
性能测试参考（ relasense 相机驱动 + grpc数据传输）

相机配置	RGB分辨率	是否开启深度	是否开启深度对齐	实际fps测试

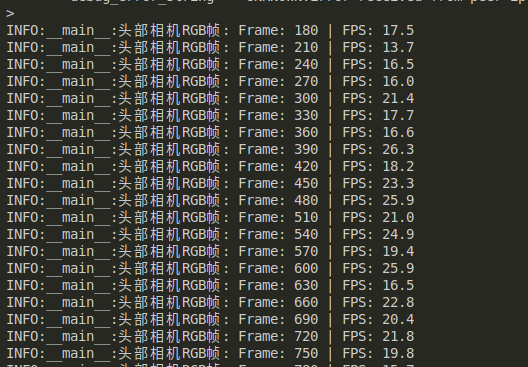

头部相机	1280x720 @ 30fps	否	否	平均20fps

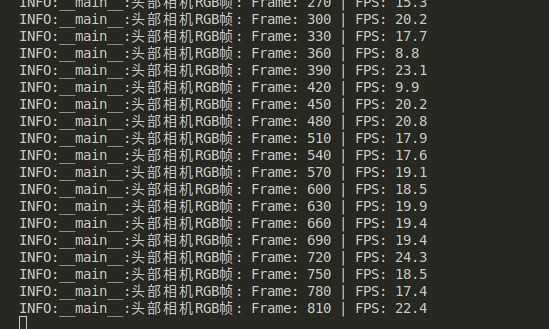

头部相机	1280x720 @ 15fps	否	否	平均20fps

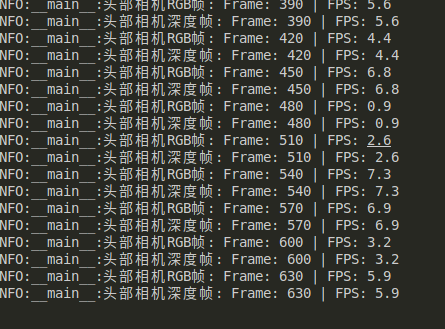

头部相机	1280x720 @ 30fps	是（640x480 @ 30fps）	是	平均5fps

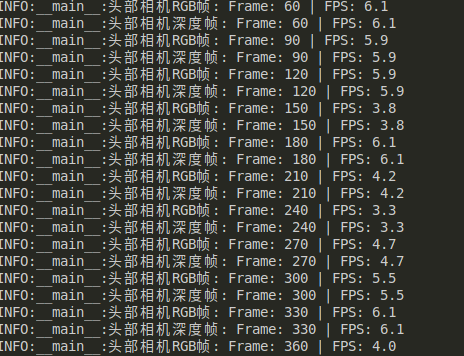

头部相机	1280x720 @ 30fps	是（424x240 @ 30fps）	是	平均5fps

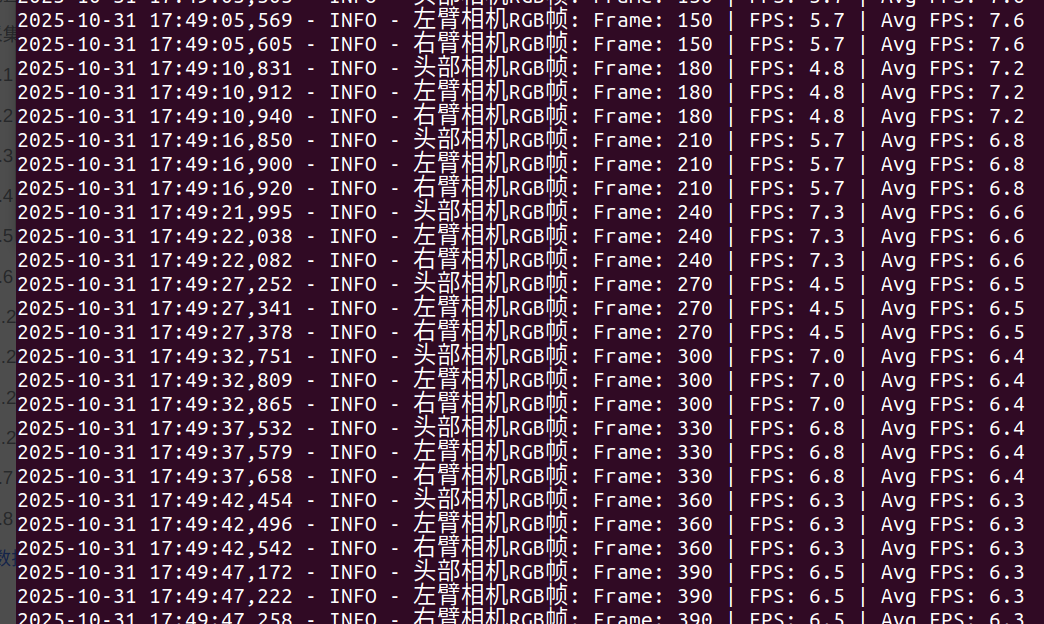

realsense头部相机、realsense双臂相机	1280x720 @ 30fps	否	否	平均6.5fps

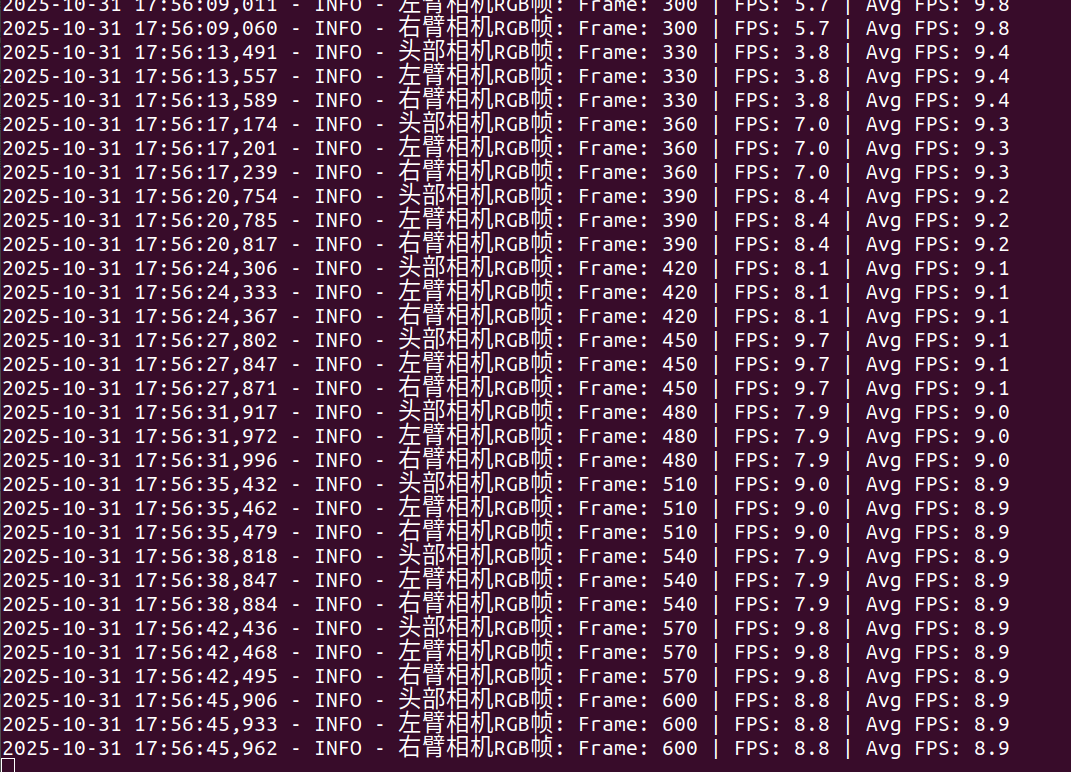

realsense 头部相机、realsense 双臂相机	640x480 @ 30fps	否	否	平均9帧

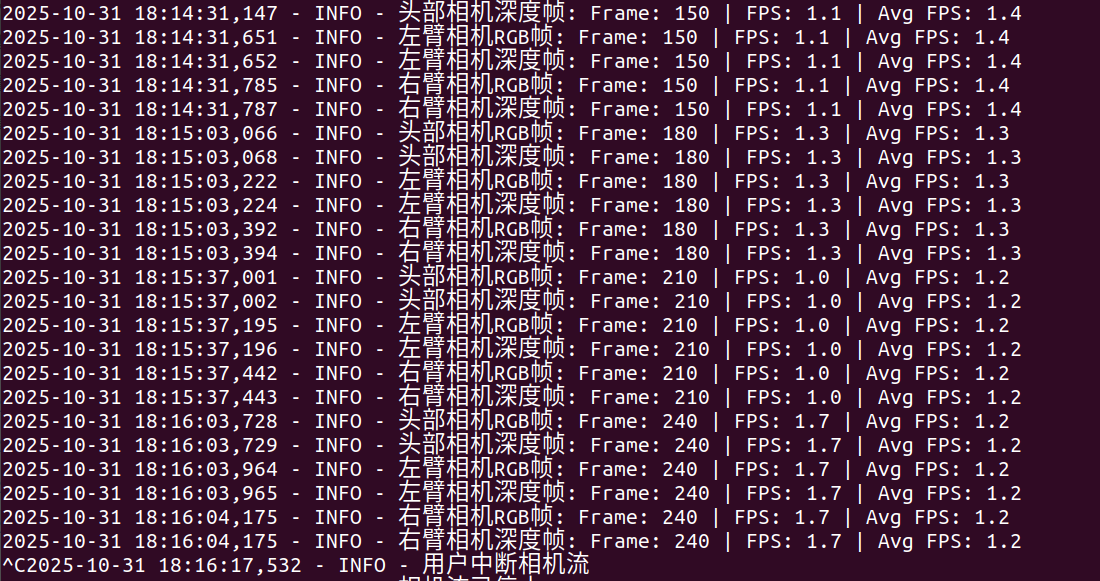

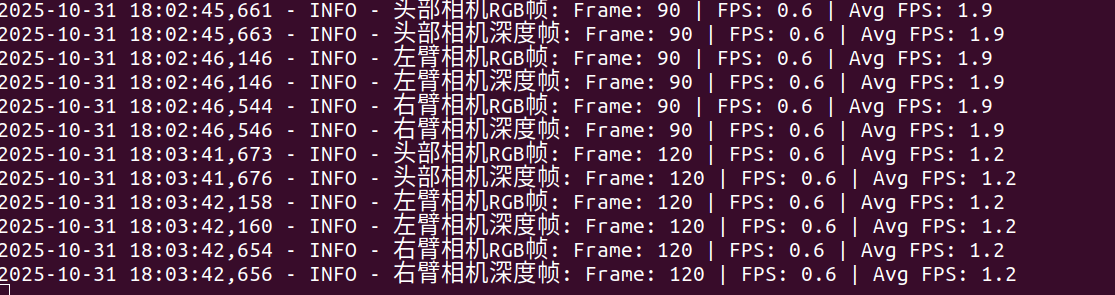

realsense 头部相机、realsense 双臂相机	1280x720 @ 30fps	是 (640x480 @ 30fps)	是	平均1帧
realsense 头部相机、realsense 双臂相机	640x480 @ 30fps	是 (424x240 @ 30fps)	是	平均1帧
realsense 头部相机、usb双臂相机	realsense: 1280x720 @ 30fps usb: 640x480 @ 25fps	否	否	平均7帧

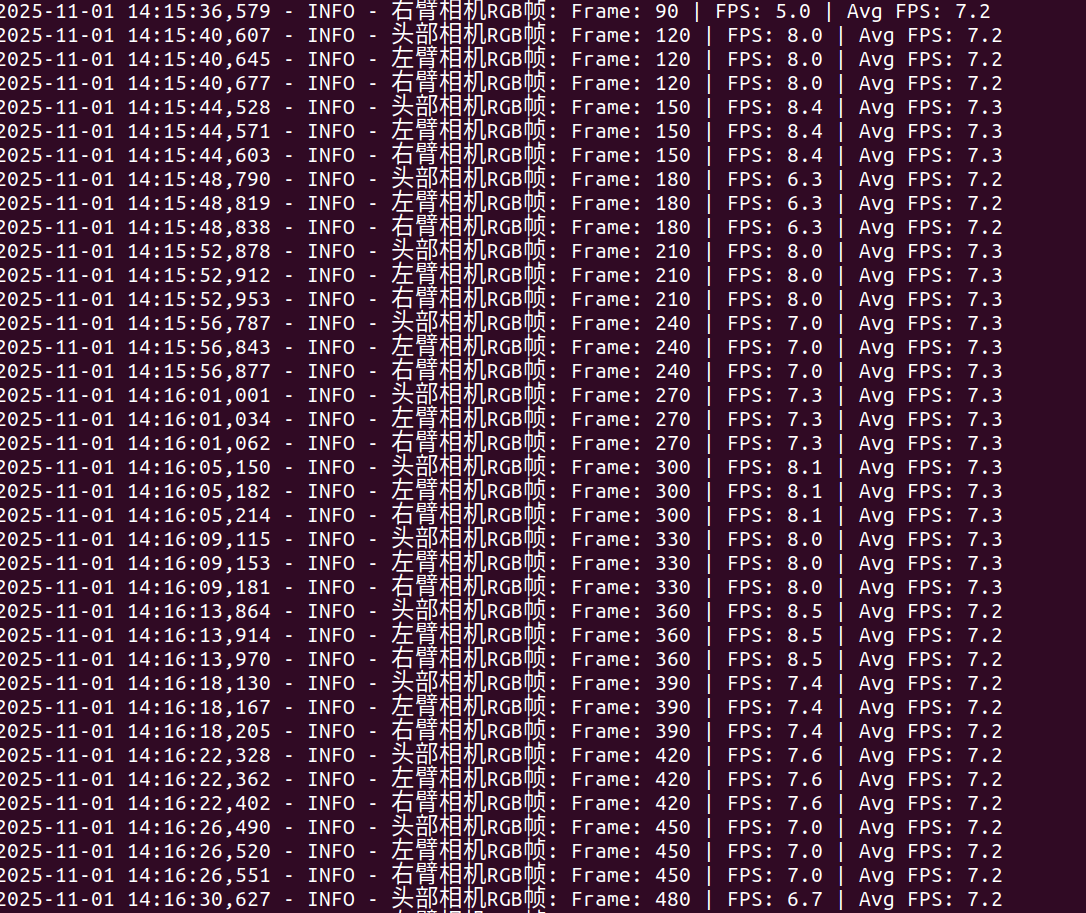

realsense 头部相机、usb双臂相机	realsense: 640x480 @ 30fps usb: 640x480 @ 25fps	否	否	平均8.6帧

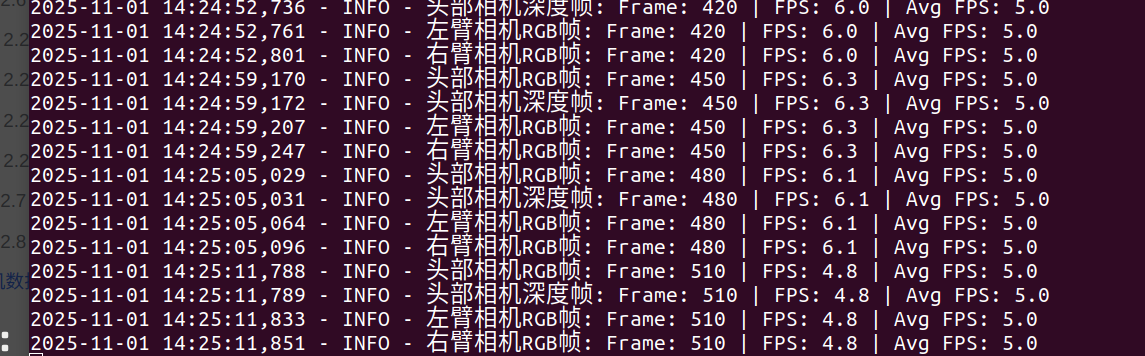

realsense 头部相机、usb双臂相机	realsense: 640x480 @ 30fps usb: 640x480 @ 25fps	是 (424x240 @ 30fps)	是	平均5帧
